回轉支承主要有哪些分類？組成及分類

　　在挖掘機，起重機，打樁機等上面都要用到回轉支承軸承，并且，不同地方使用的回轉支承種類還不完全一樣，那么，回轉支承主要有哪些分類？各個類別的回轉支承都有哪些特點你呢？下面是小編為大家做出的總結，我們一起來看一下。
　　

　　一、回轉支承的結構組成

　　
　　回轉軸承也稱為轉盤軸承，還可以叫回轉支承軸承，也有人稱這樣的軸承為：旋轉支承 。總的來說，這種軸承主要由外圈（有齒或無齒）、密封帶 、滾動體（滾球或滾柱）、加油嘴、堵塞、堵塞銷、內圈（有齒或無齒）、隔離塊或保持架和安裝孔（絲孔或光孔）幾個部位組合而成的。

　　二、回轉支承的分類

　　

　　1、單排四點接觸球式回轉軸承

　　
　　單排四點接觸球式回轉軸承由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩。回轉式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。
　　

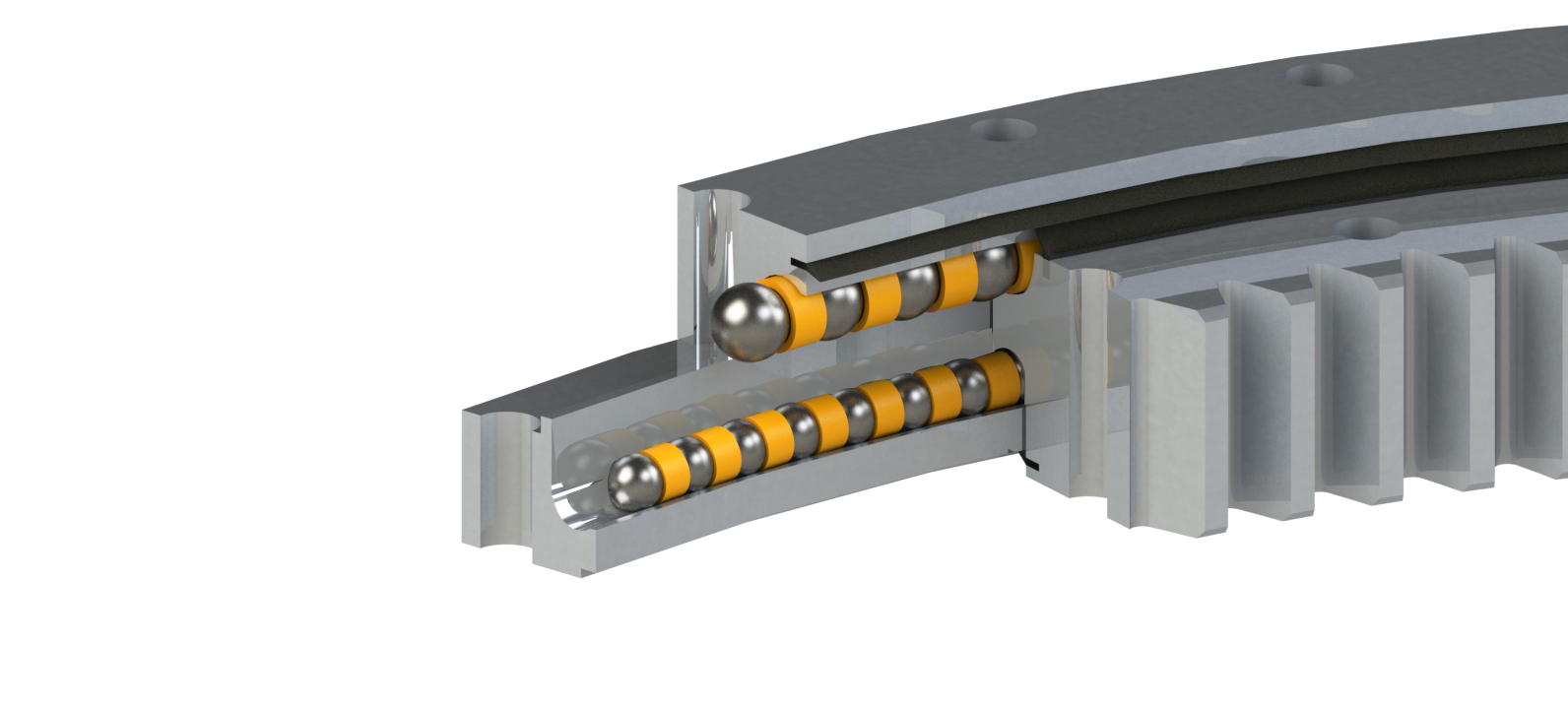

　　2、雙排異徑球式回轉軸承

　　
　　雙排球式回轉支軸承有三個座圈，鋼球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時，滾道須特殊設計。雙排異徑球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。
　　

　　3、單排交叉滾柱式回轉軸承

　　
　　單排交叉滾柱式回轉軸承，由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力、傾翻力矩和較大的徑向力，被廣泛地用于起重運輸，工程機械和軍工產品上。
　　

　　4、三排滾柱式回轉軸承承

　　
　　三排滾柱式回轉軸承有三個座圈，上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷，是四種產品中承載能力比較大的一種，軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機，船用起重機、港口起重機，鋼水運轉臺及大噸位汽車起重機等機械上。
　　

　　5、輕型系列回轉軸承

　　
　　輕型回轉軸承具有與普通回轉支承相同的結構形式，重量輕，轉動靈活。廣泛應用于食品機械、灌裝機械、環保機械等領域。
　　

　　6、單排四點接觸球式回轉軸承

　　
　　單排四點接觸球式回轉軸承由兩個座圈組成，結構緊湊、鋼球與圓弧滾道四點接觸。主要用于汽車起重機、塔式起重機、挖掘機、打樁機、工程作業車、雷達掃描設備等承受傾翻力矩、垂直軸向力、水平傾向力作用的機械上。
　　

　　以上就是小編為大家總結的回轉支承主要有哪些分類，回轉支承的組成及分類全部內容了，我們了解到回轉支承常見的種類有單排四點接觸球式回轉軸承，雙排異徑球式回轉軸承，單排交叉滾柱式回轉軸承，三排滾柱式回轉軸承，輕型系列回轉軸承，單排四點接觸球式回轉軸承等，不同的回轉軸承特點及應用范圍不盡相同，大家需要注意一下，另外我們洛陽隆達軸承有限公司在銷售質量好的回轉支承的時候也會為大家提供一些回轉支承的相關知識，大家有需要可以隨時電話聯系我們。
