外齒式雙排異徑球回轉支承型號參數

型號	外形尺寸							安裝尺寸						齒參數					載荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Ne	he	Fi	Ni	hi	DP	m	z	x·m	k·m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]	[-]		[mm]	[mm]	[-]	[mm]	[mm]	[kN]	[kg]
2D20-E-0755	862.8	771	797	679	58	78	82	800	24	M16	706	24	M16	852	6	142	–	–0.6	31.2	101
2D20-E-0971	1078.4	987	1012	895	58	78	82	1015	30	M16	922	30	M16	1064	8	133	–	–0.8	41.6	128
2D20-E-1220	1342.4	1238	1261	1140	58	78	82	1270	48	M16	1170	48	M16	1320	8	165	4	–0.8	58.3	178
2D20-E-1385	1502.4	1403	1426	1305	58	78	82	1435	54	M16	1335	54	M16	1480	8	185	4	–0.8	58.3	201
2D25-E-1200	1378	1215	1223	1100	76	96	102	1290	36	M20	1135	36	M20	1350	10	135	5	–1.0	95.4	301
2D25-E-1461	1648	1479	1484	1360	76	96	102	1555	40	M20	1395	40	M20	1620	10	162	5	–1.0	95.4	381
2D25-E-1800	2001.6	1818	1823	1700	76	96	102	1890	48	M20	1735	48	M20	1968	12	164	6	–1.2	114.5	488
2D30-E-1440	1653.6	1460	1469	1320	91	114	120	1545	36	M24	1365	36	M24	1620	12	135	6	–1.2	137.1	520
2D30-E-1734	1953.6	1757	1763	1615	91	114	120	1845	44	M24	1660	44	M24	1920	12	160	6	–1.2	137.1	636
2D30-E-2031	2253.6	2054	2060	1910	91	114	120	2140	48	M24	1955	48	M24	2220	12	185	6	–1.2	137.1	755
2D30-E-2235	2457.6	2258	2264	2115	91	114	120	2345	52	M24	2160	52	M24	2424	12	202	6	–1.2	137.1	827
2D35-E-1750	1985.2	1779	1784	1620	104	132	138	1860	44	M24	1670	44	M24	1946	14	139	7	–1.4	182.8	789
2D35-E-2220	2461.2	2249	2254	2090	104	132	138	2335	60	M24	2135	60	M24	2422	14	173	7	–1.4	182.8	1019
2D35-E-2620	2876.8	2649	2654	2490	104	132	138	2735	60	M24	2540	60	M24	2832	16	177	8	–1.6	209	1244
2D40-E-2240	2524.8	2275	2272	2090	117	150	156	2375	48	M30	2145	48	M30	2480	16	155	8	–1.6	235.1	1316

內齒式雙排異徑球回轉支承型號參數

型號	外形尺寸							安裝尺寸						齒參數					載荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Ne	he	Fi	Ni	hi	DP	m	z	x·m	k·m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]	[-]		[mm]	[mm]	[-]	[mm]	[mm]	[kN]	[kg]
2D18-I-0748	823	734	710	648	74	54	77	798	30	M16	705	30	M16	660	6	110	–	–	30.4	90
2D20-I-0895	971	879	854	784	78	58	82	944	30	M16	850	30	M16	800	8	100	–	–	45.2	118
2D20-I-1085	1161	1069	1044	960	78	66	90	1134	36	M16	1040	36	M16	980	10	98	–	–	62.2	154
2D20-I-1360	1440	1342	1319	1210	78	58	82	1410	54	M16	1300	54	M16	1220	10	122	–5.0	–	72.8	213
2D25-I-1360	1460	1342	1337	1180	96	76	102	1425	36	M20	1270	36	M20	1190	10	119	–5.0	–	95.4	336
2D25-I-1600	1700	1582	1577	1404	96	76	102	1665	42	M20	1510	42	M20	1416	12	118	–6.0	–	114.4	405
2D30-I-1381	1500	1358	1352	1164	114	91	120	1455	36	M24	1275	36	M24	1176	12	98	–6.0	–	137	474
2D30-I-1630	1750	1610	1602	1416	114	91	120	1705	40	M24	1525	40	M24	1428	12	119	–6.0	–	137	558
2D30-I-1800	1920	1777	1771	1568	114	91	120	1875	48	M24	1695	48	M24	1582	14	113	–7.0	–	160	643
2D30-I-1995	2115	1972	1966	1764	114	91	120	2070	48	M24	1890	48	M24	1778	14	127	–7.0	–	160	716
2D30-I-2330	2450	2307	2301	2100	114	91	120	2405	54	M24	2225	54	M24	2114	14	151	–7.0	–	160	839
2D30-I-2538	2660	2515	2509	2288	114	91	120	2615	60	M24	2430	60	M24	2304	16	144	–8.0	–	182.8	963
2D35-I-1960	2090	1931	1926	1722	132	104	138	2045	52	M24	1850	52	M24	1736	14	124	–7.0	–	182.8	851
2D35-I-2500	2630	2471	2466	2254	132	104	138	2585	66	M24	2385	66	M24	2268	14	162	–7.0	–	182.8	1112
2D35-I-2690	2820	2661	2656	2432	132	104	138	2775	72	M24	2580	72	M24	2448	16	153	–8.0	–	209	1225

　　雙排異徑球回轉支承通常由內圈、外圈、滾動元件和間隔塊四部分組成，可同時承受軸向、傾覆力矩和徑向負荷，上排球主要承受軸向和傾覆力矩，下排球主要承受反向傾覆力矩，所以雙排異徑球轉盤軸承的承載能力比四點接觸球軸承大，但其摩擦阻力比后者大。可通過調整雙排異徑球回轉支承的接觸角，來應對各種工況下不同軸向力、傾覆力矩和徑向力的組合，雙排異徑球回轉支承的內圈或外圈分為整體和分體結構，由于核心部件采用回轉支承，可同時承受軸向力和徑向力。

　 雙排異徑球回轉支承的結構與特性

　　 雙排異徑球回轉支承轉盤軸承主要由內圈、外圈、上下兩排鋼球、隔離塊、密封裝置等部分組成，其主要承受的是軸向載荷和傾覆力矩，因此選擇的上排球直徑比下排球大，針對雙排異徑球轉盤軸承在不同工況下產生的軸向力、傾覆力矩和徑向力的組合情況，可對其進行相應的調整。
　　雙排異徑球回轉支承的內外圈有整體式和分體式兩種結構。雙排異徑球回轉支承通常有保持架(或隔離塊)，只有當載荷較大時，才采用整體結構，整體結構承載能力大，但摩擦阻力大，摩擦也很容易導致鋼球表面出現劃痕。

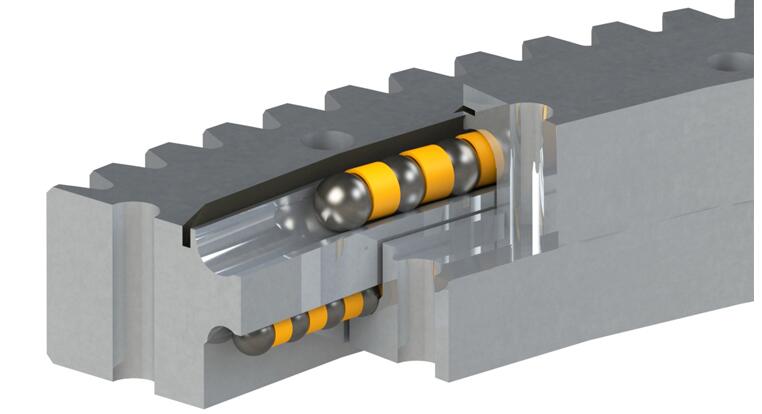

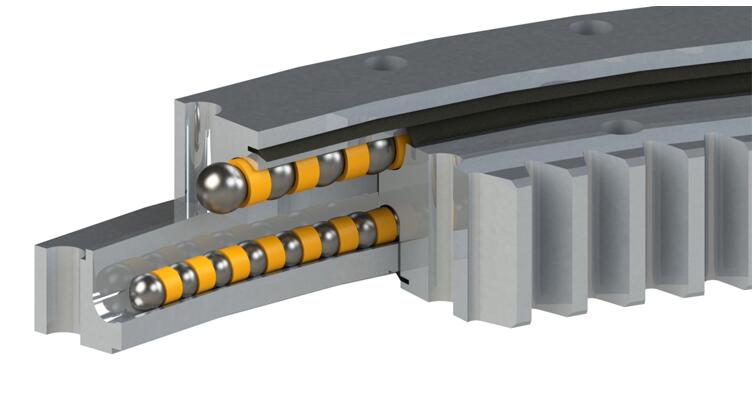

　　雙排異徑滾珠軸承基本結構圖

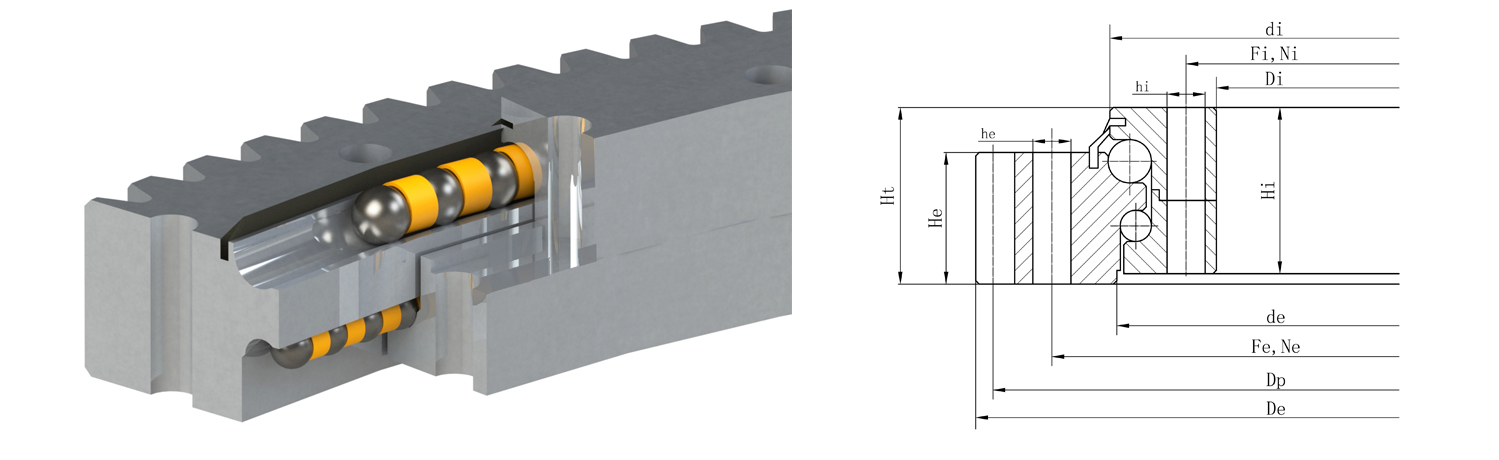

　　外齒式

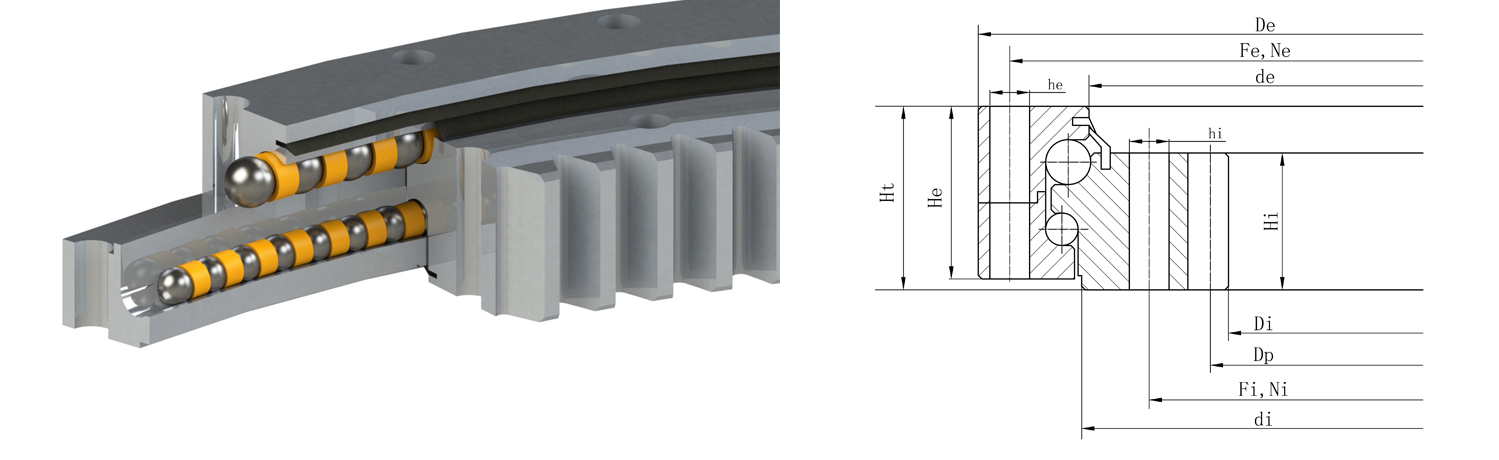

　　內齒式

　　應用
　　雙排異徑球回轉支承適用于受軸向負荷較大、有較大傾覆力矩、受軸承安裝位置限制的場合。雙排異徑球回轉支承有三個座圈，鋼球和隔離塊可直接排入上下座圈。根據應力條件，布置兩排不同直徑的鋼球。這種開放式組裝非常方便。上下弧形滾道的承載角為90°，可承受較大的軸向力和傾覆力矩。當徑向力大于軸向力的0.1倍時，滾道必須經過特殊設計。雙排異徑球式轉盤軸承軸向和徑向尺寸大，結構緊密，且對安裝精度和支承軸向和徑向變形的敏感性小，特別適用于需要中等或更大直徑的裝卸機械，如塔式起重機和卡車起重機等。同時該類回轉支承的結構簡單而且靜承載能力強，也可用于載荷位置和方向快速變化且連續回轉的場合，如船用吊裝設備，采礦吊裝設備及材料運輸?shù)取?/span>
